Puch motorer & sprängskisser

Kompletta specifikationer per motorfamilj, med sprängskisser direkt under respektive info.

2-vxl Automatic (MSA)

MotortypFläktkyld 1-cyl. 2-takt
Cylinderdiameter38 mm
Slaglängd43 mm
Cylindervolym49 cc
Kompression6,5:1
Effekt1 hk vid 3750 v/min
Vridmoment0,24 mkp vid 2500 v/min
Förtändning2,0 mm före ÖD
Bränsleblandning1:25 (4 %)
FörgasareBing 1/12
KopplingFlerskivig lamellkoppling i oljebad
Växellåda2-växlad automat
BelysningBosch RB1 6V 15-3/5W

Vanlig i t.ex. Florida, Dakota, Alabama, Arizona m.fl.

Sprängskiss – Puch MSA 2-växlad automat

3-vxl Automatic (VSD)

MotortypFläktkyld 1-cyl. 2-takt, 3-stegs automat (VSD)
Cylinderdiameter38 mm
Slaglängd43 mm
Cylindervolym49 cc
Kompression6,5:1
Effekt1 hk vid 3750 v/min
Vridmoment0,24 mkp vid 2500 v/min
Förtändning2,0 mm före ÖD
Bränsleblandning1:25 (4 %)
FörgasareBing 1/12
KopplingFlerskivig lamellkoppling i oljebad
Växellåda3-växlad automat (VSD)
BelysningBosch RB1 6V 15-3/5W

Exempel: Dakota 3000, Mexico m.fl.

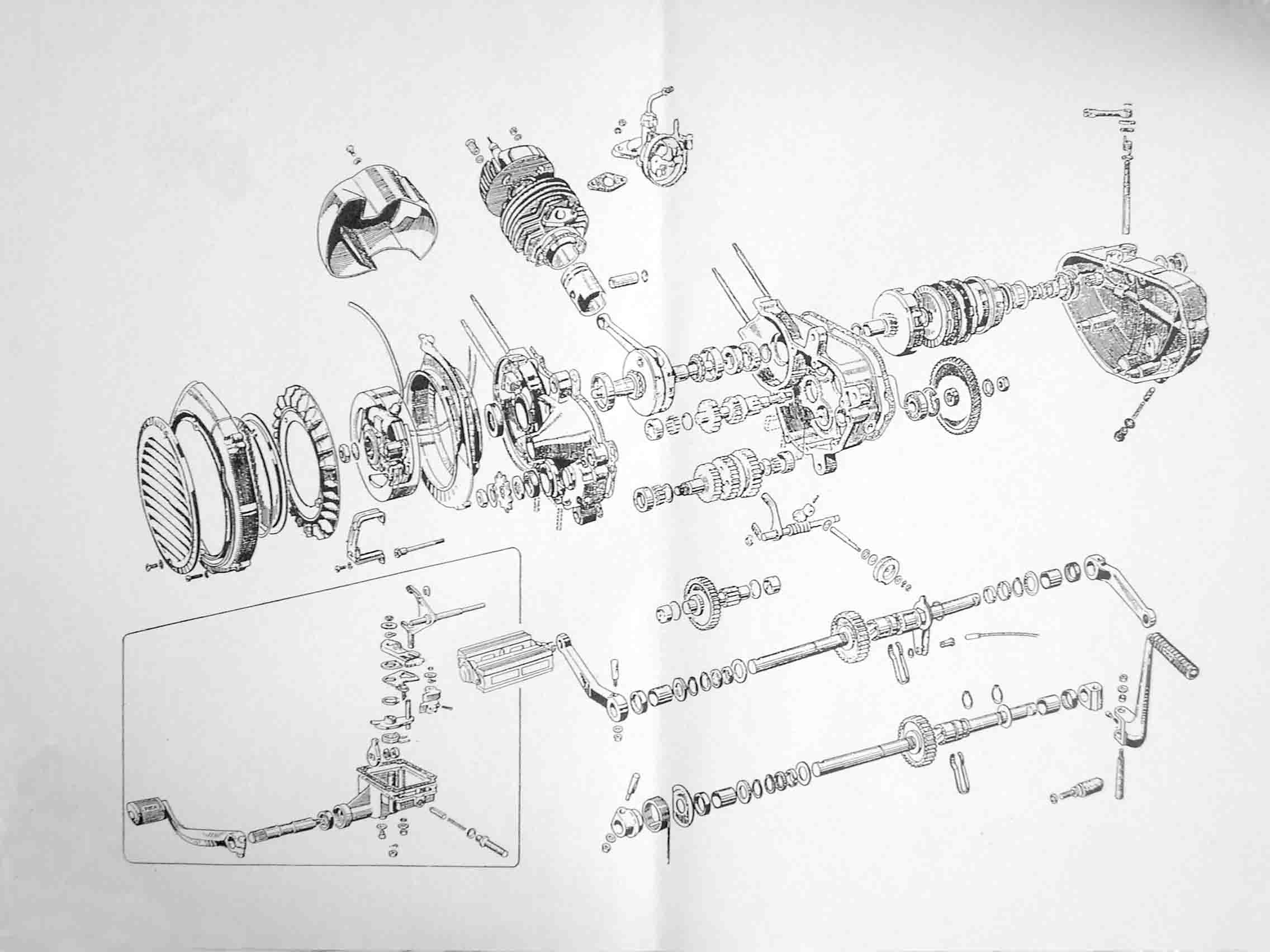

Sprängskiss – Puch VSD 3-växlad automat

3-vxl (fot/hand)

MotortypFartvindkyld 1-cyl. 2-takt
Cylinderdiameter38 mm
Slaglängd43 mm
Cylindervolym49 cc
Kompression6,5:1
Effekt1 hk vid 3500 v/min
Vridmoment0,20 mkp vid 3500 v/min
Förtändning1,8 mm före ÖD
Bränsleblandning1:25 (4 %)
FörgasareBing 1/12 (original)
KopplingFlerskivig lamellkoppling i oljebad
Växellåda3-växlad fotmanövrerad / hand (modellberoende)
BelysningBosch RB1 6V 15-3/5W

Monza, Montana, Colorado, Texas, Arizona m.fl.

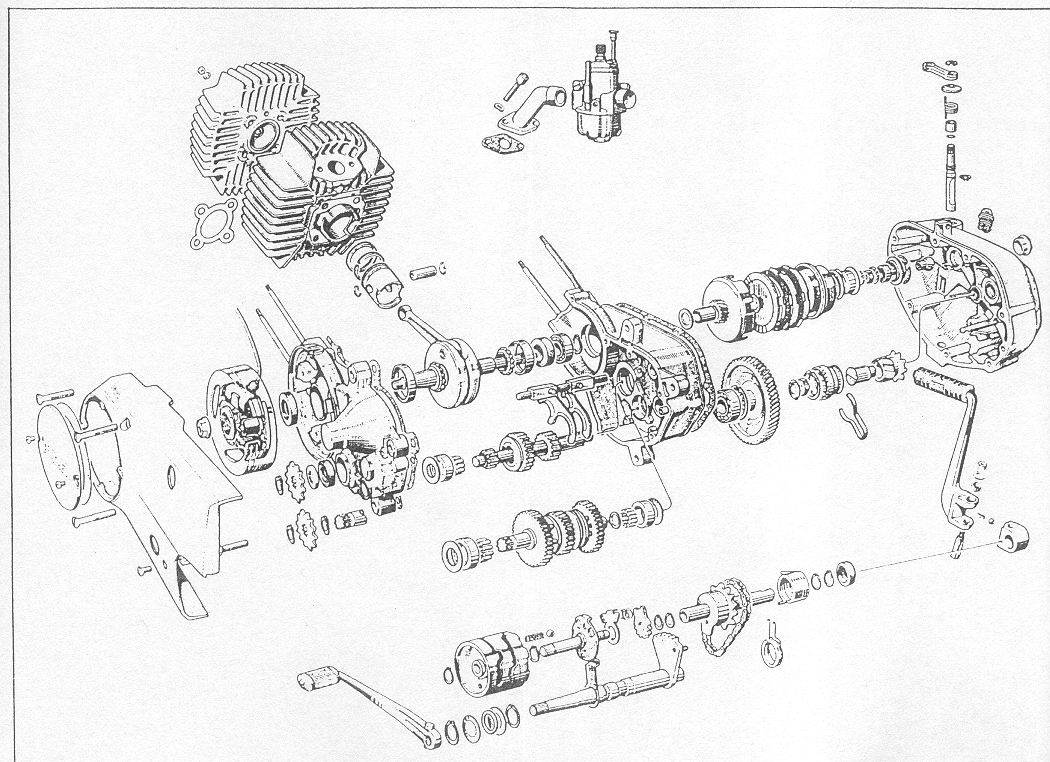

Sprängskiss – Puch 3-växlad (standard) Sprängskiss – Puch Monza/Ritz 3-växlad Sprängskiss – Puch Montana motor

4-vxl

MotortypFartvindkyld 1-cyl. 2-takt
Cylinderdiameter38 mm
Slaglängd43 mm
Cylindervolym49 cc
Kompression6,5:1
Effekt1 hk vid 3500 v/min
Vridmoment0,20 mkp vid 3500 v/min
Förtändning1,8 mm före ÖD
Bränsleblandning1:25 (4 %)
KopplingFlerskivig lamellkoppling i oljebad
Växellåda4-växlad fotmanövrerad
BelysningBosch RB1 6V 15-3/5W
Sprängskiss – Puch 4-växlad M Sprängskiss – Puch 4-växlad VSV
